F Fachadas, divisões e protecções
FB Paredes divisórias de placas
FBY De placas de gesso laminado
Parede de placas de gesso laminado, sistema "PLADUR"
Parede de placas de gesso laminado, para grandes alturas, sistema "PLADUR"
Parede de placas de gesso laminado, para parede de caixa de ascensor, sistema "PLADUR"
R Revestimentos
Sugestões
Casa comercial
pladur
Parede divisória interior (separação dentro da mesma unidade de utilização)
Documentação
PLADUR. Catálogo geral. (em Espanhol)
PLADUR. Manual técnico.
PLADUR. LEED® e BREEAM®. Gestão meio ambiental. (em Espanhol)
Nº de placas por face
Estrutura simples
fby_pladur_s_2p
Parede múltipla
Separação entre perfis montantes (mm)
400
Disposição de montantes
Normal "N"
fby_mont_normal
Largura do montante (mm)
Informação técnica
Altura máxima da parede: 3,30 m
Índice de isolamento a sons de condução aérea directos, Rw (dB) e termos de adaptação espectral C e Ctr, segundo EN 12758: 51 (0; -5)
Número de referência do ensaio acústico: AC3-D1-78.11
Placa
Isolamento
Banda dessolidarizadora
Acabamento
Colocação do isolamento
Na alma
Painel
Lã mineral
Tipo LRP, não revestido
Espessura (mm)
45
Casa comercial
pladur
Banda estanque autocolante
rry_pladur_banda_e
Documentação
Níveis de qualidade do acabamento. (em Espanhol)
PLADUR. Níveis de qualidade do acabamento. Guia técnica. (em Espanhol)
PLADUR. Pastas para sistemas de placas de gesso laminado. Catálogo. (em Espanhol)
Nível de qualidade
rtc_pladur_q2
Fita de juntas
Primeira camada de massa de juntas
Segunda camada de massa de juntas
Fita de juntas
rtc_pladur_cinta
rtc_acab_q2_con
img_ampliar img_oculmenu Enviar sugestão Exportação: Arrastar BC3 sobre 'Arquimedes'.   Arrastar BC3 sobre 'Arquimedes' ou outro programa de medições e orçamentos.   Abrir este conteúdo no 'Excel' Abrir este conteúdo no 'Excel 2003' ou anteriores

FBY150

Parede de placas de gesso laminado, sistema "PLADUR".

41,42€

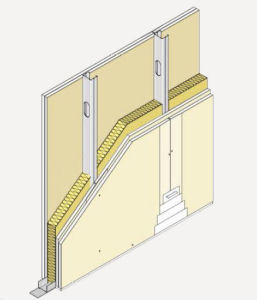

Parede múltipla sistema 98 (46) MW "PLADUR" (4 standard) com placas de gesso laminado, sobre banda estanque autocolante "PLADUR", formado por uma estrutura simples, com disposição normal "N" dos montantes; isolamento acústico através de painel semi-rígido de lã mineral, espessura 45 mm, na alma; 98 mm de espessura total. O preço inclui a resolução de encontros e pontos singulares e os trabalhos auxiliares de pedreiro para instalações.




Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt12pip020j

m

Banda estanque autocolante de espuma de poliuretano de células fechadas "PLADUR", de 3 mm de espessura e 46 mm de largura, resistência térmica 0,10 m²°C/W, condutibilidade térmica 0,034 W/(m°C).

1,720

0,23

0,40

mt12pfp010h

m

Canal C "PLADUR", de 48 mm de largura, de aço galvanizado Z1 (Z140), segundo EN 14195.

0,950

0,82

0,78

mt12pfp020i

m

Montante M "PLADUR", de 46 mm de largura, de aço galvanizado Z1 (Z140), segundo EN 14195.

3,500

0,94

3,29

mt16lra060b

Painel semi-rígido de lã mineral, espessura 45 mm, segundo EN 13162.

1,050

2,99

3,14

mt12psp010faa

Placa de gesso laminado A / EN 520 - 1200 / 3200 / 13 / com os bordos longitudinais afinados, standard "PLADUR", Euroclasse A2-s1, d0 de reacção ao fogo, segundo NP EN 13501-1.

4,200

3,91

16,42

mt12ptp010eg

Ud

Parafuso auto-roscante de aço revestido com fosfatos, PM 3,5x25 "PLADUR", com cabeça de trombeta e ponta afiada; para a fixação de placas de gesso laminado a perfis metálicos de até 0,75 mm de espessura.

21,000

0,01

0,21

mt12ptp010ef

Ud

Parafuso auto-roscante de aço revestido com fosfatos, PM 3,5x35 "PLADUR", com cabeça de trombeta e ponta afiada; para a fixação de placas de gesso laminado a perfis metálicos de até 0,75 mm de espessura.

42,000

0,01

0,42

mt12ptp010gh

Ud

Parafuso autoperfurante de aço zincado, MM 3,5x9,5 "PLADUR", de cabeça redonda e ponta de broca; para a ligação de perfis metálicos de até 2,25 mm de espessura.

3,000

0,01

0,03

mt12pep010Ja

kg

Massa de secagem em pó JN "PLADUR", 3A, cor branca, Euroclasse A2-s1, d0 de reacção ao fogo, segundo NP EN 13501-1, intervalo de temperatura de trabalho de 5 a 35°C, para aplicação manual com fita de juntas, segundo EN 13963.

1,292

0,88

1,14

mt12pip010ma

m

Fita microperfurada de papel "PLADUR", de 51 mm de largura e 0,215 mm de espessura, segundo EN 13963.

6,300

0,03

0,19

mt12pip010qa

m

Fita microperfurada de papel com reforço metálico "PLADUR", de 50 mm de largura e 0,215 mm de espessura.

0,300

0,29

0,09

mo053

h

Oficial de 1ª montador de pré-fabricados interiores.

0,392

19,03

7,46

mo100

h

Ajudante de montador de pré-fabricados interiores.

0,392

17,97

7,04



%

Custos directos complementares

2,000

40,61

0,81

Custo de manutenção decenal: 2,07€ nos primeiros 10 anos.



Total:

41,42



Referência e título da norma

Aplicabilidade(a)

Obrigatoriedade(b)

Sistema(c)

EN 14195:2005

1.1.2006

1.1.2007



Element os de armação metálica para sistemas em placas de gesso — Definições, requisitos e métodos de ensaio



EN 14195:2005/A C:2006

1.1.2007

1.1.2007

EN 13162:2012+A1:2015

10.7.2015

10.7.2016



Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de lã mineral (MW) — Especificação

EN 520:2004+A1:2009

1.6.2010

1.12.2010



Placas de g esso — Definições, requisitos e métodos de ensaio

EN 13963:2005

1.3.2006

1.3.2007



Materiais de vedação para placas de gesso — Definições, requisitos e métodos de ensaio



EN 13963:2005/A C:2006

1.1.2007

1.1.2007



(a) Data de entrada em aplicação da norma harmonizada e início do período de coexistência

(b) Data final do período de coexistência / entrada em vigor da marcação CE

(c) Sistema de avaliação e verificação da regularidade do desempenho


Caderno de encargos

UNIDADE DE OBRA FBY150: PAREDE DE PLACAS DE GESSO LAMINADO, SISTEMA "PLADUR".


MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Todo o elemento metálico em contacto com as placas estará protegido contra a corrosão. As tubagens que passem entre painéis de isolamento estarão devidamente isoladas para evitar condensações.


CARACTERÍSTICAS TÉCNICAS

Parede múltipla sistema 98 (46) MW "PLADUR", de 98 mm de espessura total, com nível de qualidade do acabamento Q2, sobre banda estanque autocolante "PLADUR", formado por uma estrutura simples de perfis de chapa de aço galvanizado de 46 mm de largura, à base de montantes (elementos verticais) separados 400 mm entre si, com disposição normal "N" e canais (elementos horizontais), à qual se aparafusam quatro placas no total (duas placas tipo standard em cada face, de 13 mm de espessura cada placa); isolamento acústico através de painel semi-rígido de lã mineral, espessura 45 mm, na alma. Inclusive parafusos para a fixação das placas e massa de secagem em pó JN "PLADUR", massa de secagem em pó JN "PLADUR", fita microperfurada "PLADUR", de papel.



CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 8 m² e a metade das aberturas para as de superfície entre 5 e 8 m².



CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA


DO SUPORTE.

Antes de iniciar os trabalhos, verificar-se-á que se encontram terminadas a estrutura, a cobertura e a fachada, estando colocada nesta a caixilharia com os respectivos vidros. A superfície horizontal de assentamento das placas deve estar nivelada e o pavimento, se possível, colocado e terminado, salvo quando o pavimento possa ficar danificado durante os trabalhos de montagem; neste caso, deverá estar terminada a base de assentamento. Os tectos da obra estarão acabados, sendo necessário que a superfície inferior da laje fique revestida se não se vão colocar tectos falsos. As instalações, quer de abastecimento de água e aquecimento como de electricidade, devem encontrar-se com as tomadas de planta em espera, para a sua distribuição posterior pelo interior das paredes. As tubagens de ventilação e os tubos de queda estarão colocados.



PROCESSO DE EXECUÇÃO


FASES DE EXECUÇÃO.

Marcação e traçado na laje inferior e na superior das paredes a realizar. Colocação de banda de estanquidade e canais inferiores, sobre pavimento finalizado ou base de assentamento. Colocação de banda de estanquidade e canais superiores, sob lajes. Colocação e fixação dos montantes sobre os elementos horizontais. Corte das placas. Fixação das placas para o fecho de uma das faces da parede. Colocação dos painéis de lã mineral entre os montantes. Fixação das placas para o fecho da segunda face da parede. Implantação das caixas de mecanismos eléctricos e de passagem de instalações, e perfuração posterior das placas. Tratamento de juntas. Colocação das caixas de mecanismos eléctricos e de passagem de instalações.


CONDIÇÕES DE FINALIZAÇÃO.

O conjunto ficará monolítico, estável perante esforços horizontais, plano, de aspecto uniforme, aprumado e sem defeitos.



CONSERVAÇÃO E MANUTENÇÃO.

Será protegida contra golpes. Serão evitadas as humidades e a colocação de elementos pesados sobre as placas.



CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 8 m² e a metade das aberturas para as de superfície entre 5 e 8 m².



CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço inclui a resolução de encontros e pontos singulares e os trabalhos auxiliares de pedreiro para instalações.





Resíduos gerados

Código LER

Tipo

Peso (kg)

Volume (l)

17 04 05

Ferro e aço.

0,092

0,044

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,091

0,152

17 08 02

Materiais de construção à base de gesso não abrangidos em 17 08 01.

1,393

1,393



Resíduos gerados:

1,576

1,588

17 02 03

Plástico.

0,091

0,152



Embalagens:

0,091

0,152



Total resíduos:

1,667

1,740
